余熱脫硝一體化鍋爐煙囪設計的一般要求

文章出處：凱能科技網人氣：-發表時間：2020-07-18 14:43:00【大中小】

凱能科技歡迎您

凱能科技余熱脫硝一體化鍋爐將煙氣余熱與SCR脫硝設備集成為一套設備，起到余熱利用與脫硝有機結合，具有降低系統整體投資成本，脫硝設備兼容性好，占地面積小的特點。在余熱脫硝一體化鍋爐中，為確保系統運行穩定安全，安裝操作便利，煙囪的設計也是有特定的技術要求：

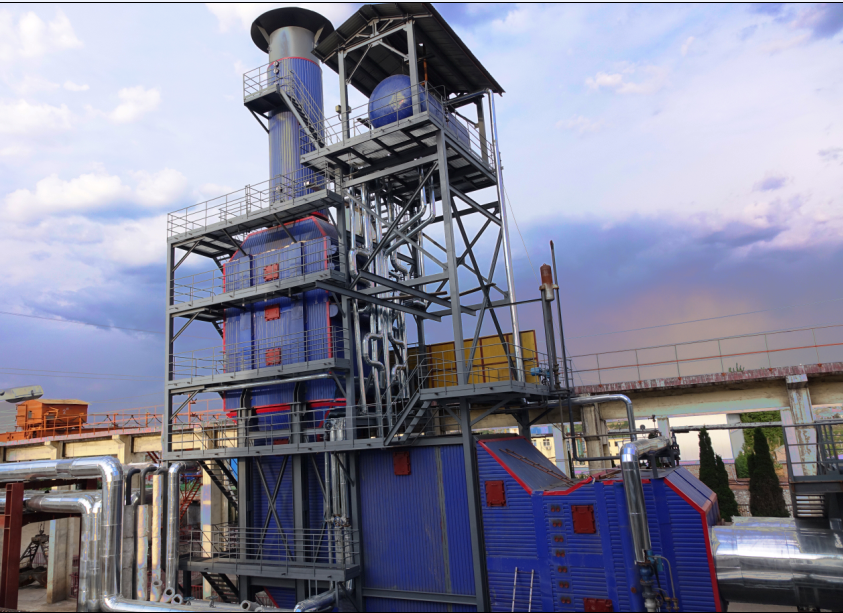

余熱脫硝一體化鍋爐項目現場

A. 余熱脫硝設備煙囪所選用的耐溫鋼材料、設置的內襯隔熱層和外部保溫等應符合國家標準和規范的規定，應保證煙囪在機組最高排氣溫度下長時間運行的壽命，。

B. 煙囪排煙口總高度不小于22米（并高于周圍半徑200米范圍內最高建筑物至少3米），煙囪直徑φ500mm裝有防雨帽和避雷裝置并可靠接地。室內煙道和室外煙囪采用雙層不銹鋼保溫煙囪。

C. 煙道設計必須解決耐高溫和熱膨脹問題。煙道所選用的耐溫鋼材料、設置的保溫應符合國家標準和規范的規定。采用必要的保溫結構，保證煙道護板的外表面在環境溫度25℃時不應超過50℃。各段煙道底的設計均應考慮一定傾斜度，最低點設置排水口，并對保溫結構采取必要防水措施。

D. 在煙囪上須設置規范的永久煙氣監測孔（內徑應不小于80mm，孔管長應不大于50mm），監測孔密封為閘板閥密封。檢測孔位置應設置在距彎頭、閥門、變徑管下游方向不小于6倍直徑處。檢測孔處應設置滿足北京地區環保要求的工作人員安全、方便操作的平臺、扶梯和護欄。監測孔數量及要求依照相關標準執行。

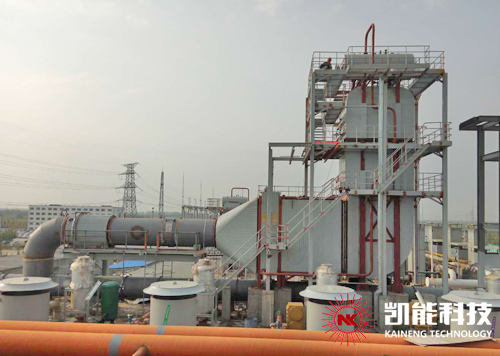

凱能科技煙氣余熱脫硝項目

E. 煙道外表面應保溫隔熱。煙囪隔熱層的固定要牢靠，隔熱層的材質和厚度根據煙氣溫度和筒壁最高溫度要求來確定，煙囪外表面溫度應不高于60℃，但最小厚度不得小于50mm。隔熱層可采用硅酸鋁耐火纖維板，并應滿足GB 50264-2013標準的要求。應保證煙囪出入口的煙溫差不大于10℃。

F. 煙囪須配置上下踏步鋼梯，并設置環保監測固定取樣平臺和取樣孔。根據相關標準要求確認是否需要安裝在線檢測設備，實施在線檢測。監測點位的設置應滿足DB11/1195-2015《固定污染源監測點位設置技術規范》標準的要求。爬梯及平臺的設計制作應滿足GB4053-2009標準的要求。材質應采用Q235B熱鍍鋅鋼。

G. 鋼框架及平臺應按相關標準和規范進行設計，應充分考慮永久性載荷、可變載荷與偶然載荷等的因素，保證構架和煙囪具有良好的工作性能、足夠的耐久性能和必須的整體穩定性。

H. 應配置最高降噪等級的消音器，保證廠界噪聲指標滿足環保驗收要求。消聲器應采用滅火花型。
