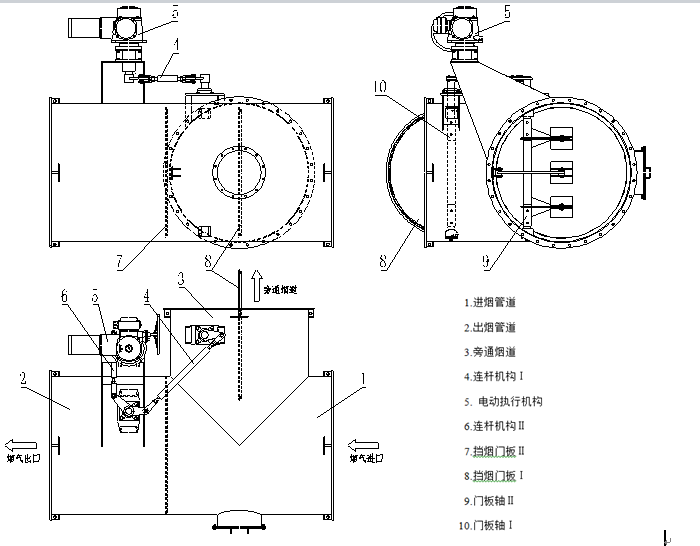

青島凱能環保科技股份有限公司設計生產的雙門板式煙氣三通閥，適用于較大煙道管徑中，它包括進煙管道、出煙管道和旁通煙道，在出煙管道的內腔和旁通煙道的內腔分別設有擋煙門板Ⅰ和擋煙門板Ⅱ，它們分別通過門板軸Ⅰ和門板軸Ⅱ連接連桿機構Ⅰ和連桿機構Ⅱ，連桿機構由電動執行機構控制，以實現煙氣在鍋爐煙道和旁通煙道之間的切換。

  電動執行機構全開時連桿機構Ⅱ通過門板軸Ⅱ帶動擋煙門板Ⅱ打開出煙管道，同時連桿機構Ⅰ通過門板軸Ⅰ帶動擋煙門板Ⅰ關閉旁通煙道，此時高溫?zé)煔馔ㄟ^(guò)電動三通閥的進出煙道進入余熱鍋爐工作；電動執行機構全關時連桿機構Ⅰ通過門板軸Ⅰ帶動擋煙門板Ⅰ打開旁通煙道，同時連桿機構Ⅱ通過門板軸Ⅱ帶動擋煙門板Ⅱ關閉出煙管道，此時高溫?zé)煔馔ㄟ^(guò)旁通煙道，余熱鍋爐沒有高溫?zé)煔膺M(jìn)入則不工作。

  雙門板式煙氣三通閥具有牢固耐用、操作方便、機械電動相結合及密封性好等優點。

  本三通閥設計規格采用標準系列:DN800~DN2600，接口采用法蘭形式（可根據用戶要求匹配），可根據不同使用溫度選用不同門板材料：碳鋼、15CrMo、SUS304等。

啟閉時間：15~45 s

輸出訊號：4~20mA

電源配置：380VAC 50HZ
