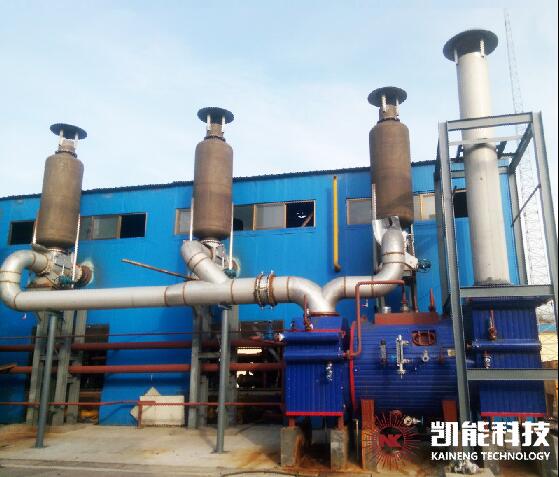

柴油機廢氣雙壓余熱鍋爐形式是由帶有旁通煙道的在立式煙道內沿煙氣流動方向依次水平布置具有強化換熱作用的常規段（包括高壓過熱器、高壓蒸發器和低壓蒸發器）和超低溫排煙段熱水器組成。受熱面共四層，從下到上依次為過熱器段，高壓蒸發器段，低壓蒸發器段，熱水器段。余熱鍋爐分為五段（進口段、出口段、低壓蒸汽段和高壓蒸汽段及熱水器），可現場安裝拆卸。余熱來自燃燒器排煙（模擬柴油機廢氣）。100%負荷25℃環境下，排煙余熱依次將0.60MPa高壓蒸汽加熱為0.55MPa，270℃的過熱蒸汽；將160℃熱水加熱為0.60MPa的高壓蒸汽；將138℃熱水加熱為0.3MPa的低壓蒸汽；將80℃熱水加熱為0.4MPa的140℃的熱水。

  余熱鍋爐系統內含有高壓汽包、低壓汽包和水包各一臺。高壓蒸發段通過強制循環水泵與高壓汽包組成一個循環回路，強制循環水泵將高壓汽包內的水送入受熱面加熱，加熱后的汽水混合物再回到汽包進行汽水分離，高壓蒸汽離開汽包再進入過熱器段加熱，最后通至接口法蘭，供給甲方提供的汽輪機使用。

  低壓蒸發段通過強制循環水泵與低壓汽包組成一個循環回路，強制循環水泵將低壓汽包內的水送入受熱面加熱，加熱后的汽水混合物再回到汽包進行汽水分離，低壓蒸汽離開汽包，最后通至接口法蘭，供給甲方提供的汽輪機使用。

  熱水器通過強制循環水泵與水包組成循環回路，配有兩臺循環水泵將低溫(60～70℃)熱水送入受熱面，加熱成高溫熱水后通至接口法蘭，供給甲方提供的蒸發器等熱端使用。
