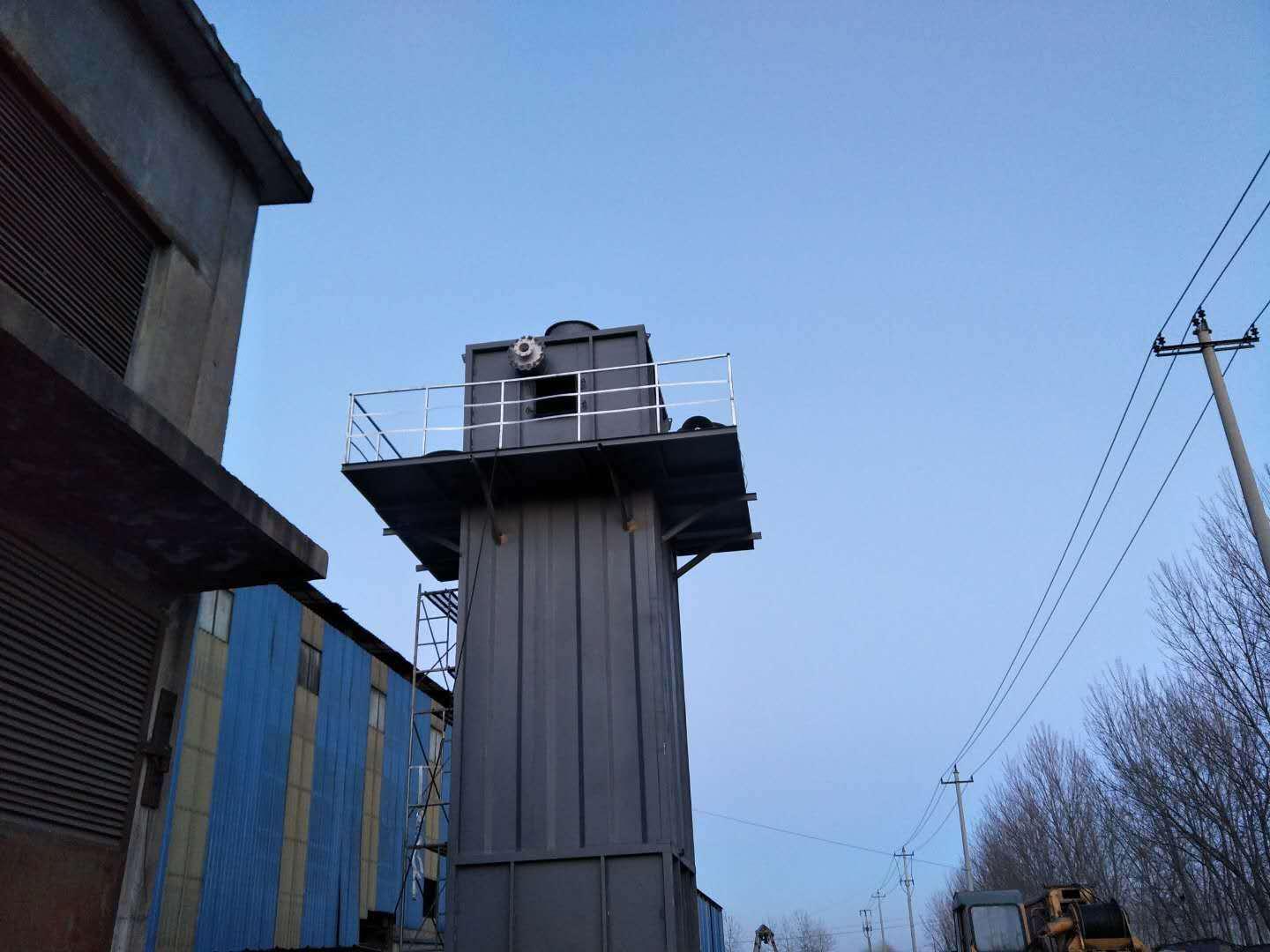

濕式電除塵器

（1）濕式電除塵器本體

    濕式電除塵器本體采用圓柱形結構，內部設有氣體分布板，外殼體為碳鋼襯玻璃鱗片。

（2）陽極裝置

陽極裝置包括沉淀極、支撐梁、沖洗水管、支撐梁。

陽極（也稱沉淀極）采用先進的導體玻璃鋼材質、導電性能好、易沖洗等優點。陽極膜上、下端由支撐管支撐、張緊，其中上部的支撐管兼作沖洗水管，通過該沖洗水管可實現陽極膜四個面的在線沖洗，以保證陽極膜不結垢。

陽極膜上下的四層支撐管分別由四道支撐梁進行支撐。陽極膜上部支撐梁固定于塔壁上，下部的支撐梁通過兩端的調節機構來調節其高度，以實現對陽極膜的張緊。

    沉淀極采用玻璃鋼蜂窩狀結構。蜂窩狀結構較圓管結構截面面積利用率高，玻璃鋼材質具有導電性能好、使用壽命長等優點。

（3）陰極裝置

陰極裝置包括陰極線、上下部吊掛裝置、絕緣箱。

每個陽極孔中心布置有一條陰極線，陰極線上部固定于框架上，框架通過絕緣箱支撐。絕緣箱內吊桿采用石英管支撐，通過向絕緣箱內通入熱風使陰極裝置時刻與陽極及塔體保持干燥絕緣狀態。陰極線下靠重錘部固定。

濕式靜電除塵器設置1個電場，電場通過絕緣箱采用工頻高壓直流恒流電源為場區供電。除霧器上下共設置4個絕緣箱。

濕式電除塵器器的上方布置有一層沖洗水裝置，對陰極線進行周期性沖洗（陰極線沖洗周期為3～5天）。
